Lekce 1: Nazev lekce
Kapitola 1: Osnova modulu
Zdůvodnění
Modul je určen pro studenty předmětu Stavba a provoz strojů (4. ročník). Studenti mají mít základní znalosti v oblasti stavby a provozu strojů (konstrukce strojů), technického kreslení, mechaniky, strojírenské technologie a CAD/CAM. Dále se předpokládají dostatečné znalosti v oblasti IT (textové a tabulkové procesory), matematiky a fyziky.
Účastníci kurzu získají přehled o funkci, konstrukci a použití základních druhů strojů, případně jejich součástí.
Seznámí se s principy výpočtů základních parametrů strojů, s pevnostními výpočty vybraných částí mechanismů pomocí metody konečných prvků (FEM) a pevnostní analýzy (CAE) v CAD systému AutoCAD Inventor.
Osnova obsahu
- pumpa
- zdvižné čerpadlo
- tříválcové pístové čerpadlo
- pístový kompresor
- vznětový motor
- zážehový motor
K jednotlivým kapitolám (strojům) je použito níže uvedené členění:
- princip funkce stroje a jeho použití,
- popis základních částí stroje,
- návrh základních rozměrů pracovních částí (na základě zadaných parametrů),
- přílohy (stanovení algoritmů pro opakované výpočty, 3D modely, výkresy, animace).
Konkrétní cíle
- Účastník kurzu zná a dovede popsat princip činnosti stroje a jeho použití.
- Účastník kurzu dovede popsat jeho základní části a mechanické vazby mezi nimi.
- Účastník kurzu dovede stanovit základní rozměry pracovních částí na základě zadaných parametrů.
- Účastník kurzu dovede vytvořit variantní řešení požadovaného stroje na základě vzorového příkladu – 3D sestava stroje, výkresová dokumentace, návrhové a pevnostní výpočty, případně animace pracovního cyklu stroje.

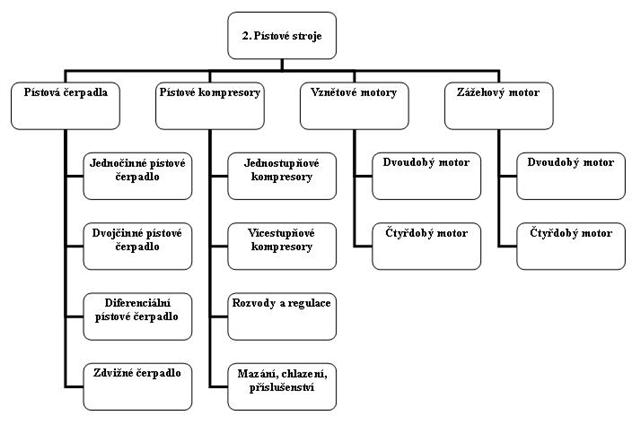

Pojmová mapa
